Ｌ型擁壁


商品番号	SY-1-2
商品名	SL擁壁・SL-Ⅱ
販売単位	1個
J-WORKS価格	円
商　品　説　明

SL擁壁・SL-Ⅱは
土圧面がリブ構造となっている普及タイプの擁壁です。

※クーロン土圧公式及び農林水産省構造改善局基準による換算式により規格化しましたが、試行くさび法による別途設計もいたします。
規格外についても、お問い合わせ下さい。

←SL－Ⅱの形状

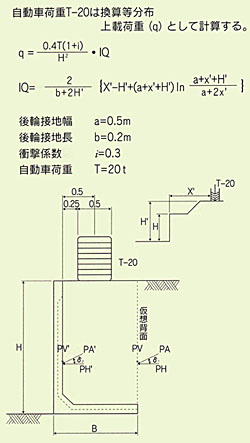

設計条件＜クーロン土圧公式＞

自動車荷重　　　T-20

土の内部摩擦角度　φ＝30°

土の単体体積重量　γS＝1.8tr/ｍ3

仮想背面の摩擦角度　σ1＝φ

壁背面ト土との摩擦角度　σ2＝2/3φ

基礎地盤と基礎底面との摩擦係数　μ＝0.6

鉄筋コンクリートの単位重量　γｃ＝2.5tr/ｍ3

コンクリートの品質　　σck＝300kgf/c㎡

鉄筋の品質　　　　　　SD295A

長期許容地耐力
　規格ごとの計算書に従ってください。

安全率　　　滑動　　常時　1.5
　　　　　　　　転倒　　常時　lel≦B/6

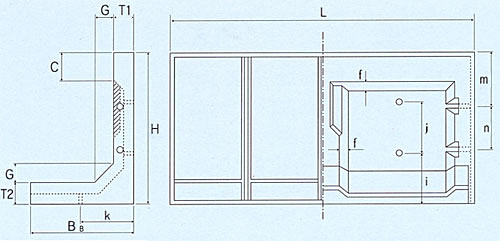

規
格
寸
法
図

規格表
呼び名ＨＢ T1 T2 G C L f i j k m n 質量
（kg）
500 500 400 90 90 90 120 1997 40 250 - 200 250 　 282
600 600 450 90 90 90 150 1997 40 300 - 225 300 - 331
700 700 530 100 100 90 150 1997 50 260 140 350 400 　 411
800 800 600 100 100 90 200 1997 50 260 240 350 400 - 462
900 900 630 110 110 120 200 1997 60 330 270 350 500 　 562
1000 1000 700 110 110 120 200 1997 60 330 370 350 500 - 603
1200 1200 840 120 120 120 200 1997 65 390 510 425 350 500 777
1300 1300 910 120 120 120 200 1997 65 420 580 450 350 600 974
1500 1500 1050 130 130 150 200 1997 65 480 720 475 400 650 1243
1800 1800 1260 150 150 150 200 1997 70 580 920 625 400 950 1724
2000 2000 1400 160 160 180 200 1997 85 630 470
600 625 450 1050 2018
2500 2500 1700 200 200 210 200 1997 105 800 600
600 725 600 1250 3134
3000 3000 1950 220 220 240 200 1997 115 700 600×3 825 700 1550 4120
3500 3500 2450 250 250 270 200 1997 130 1100 1600 - 800 1850 5518

歩掛り（10ｍ当り）
H 質量（kg）レッカー油圧式世話役
（人）ブロック工
（人）普通作業員
（人）諸雑費率
（％）
ｔ日
500 282 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
600 331 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
700 411 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
800 462 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
900 562 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
1000 603 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
1200 777 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
1300 974 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
1500 1243 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
1800 1724 4.8ｔ～4.9ｔ吊 0.3 0.3 0.5 1.1 9
2000 2018 10ｔ～11ｔ吊 0.4 0.3 0.6 1.3 9
2500 3134 10ｔ～11ｔ吊 0.4 0.3 0.6 1.3 9
3000 4120 10ｔ～11t吊 0.4 0.3 0.6 1.3 9
3500 5518 10ｔ～11ｔ吊 0.4 0.3 0.6 1.3 9

※国土交通省土木工事積算基準（H6年度版）による
