太陽光で創った電気をDCリンクで蓄えるマルチDCリンクタイプ

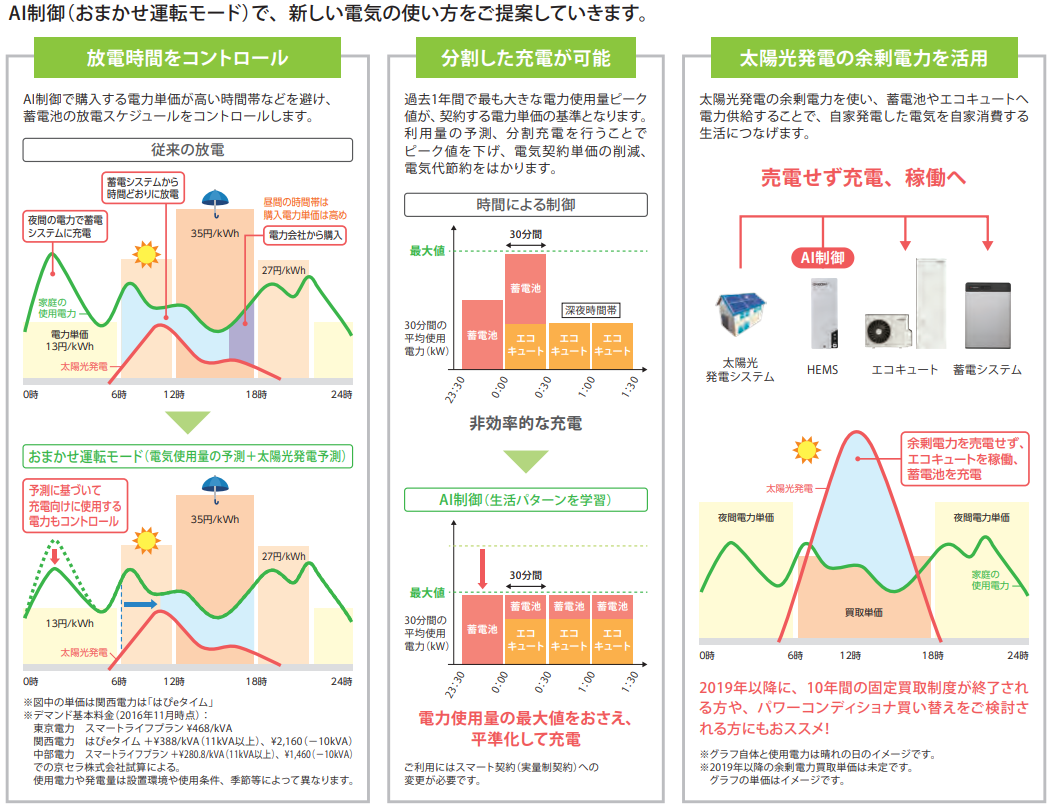

HEMSナビフィッツのAI制御(おまかせ運転モード)対応、太陽光発電の電力を蓄えて、自動コントロールで有効に活用します。

特徴
●ダイレクト接続でロスの少ない蓄電を実現
直接接続による太陽光発電からのダイレクト充電。
●セパレート型の屋外・屋内に設置可能です
セパレート設計で設置性が向上。スリムな蓄電池ユニット。
●未来を見据えたAI制御対応
ナビフィッツ®(HEMS)とのセットで、効率的な運転計画を自動制御。

●屋外に設置の場合は、直射日光が当たらない場所へ取り付けてください。また、重塩害地域での設置は不可となります。
●EGS-ML0650はナビフィッツ(HEMS)が必要です。

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

●蓄電池ユニット

型式	LBN-0650
蓄電池容量※1	6.5kWh(注1)
蓄電池定格電圧	DC103.6V
電池電圧範囲	DC84～117.6V
運転モード	押し上げなし：経済モード、グリーンモード、安心モード 自立時：自立運転モード
定格入出力電力	その他：強制充電モード、強制放電モード
運転時騒音※3	2.2kW
設置環境	20dB以下
設置場所	周囲温度-10～+40℃
外形寸法	屋内設置/海岸から500ｍを超える屋外設置(注2)
質量	W452×Ｈ656×D120

●パワーコンディショナ

型式	HBS-550
連系定格容量	5.5kW(力率1.0時)　5.2kW(力率0.95時)
定格力率	1.0※4
定格入力電圧	DC330V
連系定格交流出力電圧	AC202V(単相2線式、単相3線に接続)
入力回路数	3回路(太陽光)、1回路(蓄電)
最大入力電力	6.6kW/3回路、2.5kW/1回路
定格周波数	50/60Hz
電力変換効率※2	96.0%（力率1.0時）　95.5%（力率0.95時）
自立出力	1.5kW
自立定格出力電圧	AC101V（単相3線式）
絶縁方式	トランスレス方式
運転時騒音※3	30dB以下
設置環境	－20～＋50℃
設置場所	海岸から500ｍを超える屋外設置
外形寸法(㎜)	W650×H493×D222（取り付けベース板含む）
質量	約29kg（取り付けベース板4kg含む）

●計測・操作ユニット

型式		EGS-RM04-M
パワーコンディショナ 最大接続台数		発電量合計20kW以下、 (本商品のパワーコンディショナ含む)最大4台まで
通信方式	無線LAN	2.4GHz無線(IEEE802.11b/g/n準拠)
	有線LAN	100Base-TX
定格入力電圧		単相2線100V
最大消費電力		6.5W以下
使用温度範囲		-20～+50℃（ただし結露および氷結なきこと）
仕様湿度範囲		25～95%RH(ただし結露および氷結なきこと)
設置場所		屋内（壁面設置）
外形寸法(㎜)		W130×H260×D60
質量		約800ｇ

●DC/DCコンバーター

型式	EGS-DS220
定格容量	2.2kW
定格入出力電圧	DC103.6V
最大入出力電圧	DC450V
運転時騒音※3	30dB以下
設置環境	-20～+50℃
設置場所	海岸から500ｍを超える屋外設置
外形寸法(㎜)	W420×H493×Ｄ222(取り付けベース板含む)
質量	約16㎏(取り付けベース板約2.5㎏含む)

(注1)：初期実効容量は5.4kWh（JEM1511による）。この数値はSII（一般社団法人 環境共創イニシアチブ）に登録された値です。
(注2)：2階設置、置き基礎（当社指定商品）を使用した設置の場合、耐震クラス（建築設備耐震設計・施工指針による）は耐震クラスB相当となります（1階 標準設置時は
　　耐震クラスS相当）。
※1：実使用時の容量は各種損失をかけた容量となります。周辺温度やお客様宅での消費電力量により電力変換効率が下がる場合があります。
※2：JIS C 8961に基づく効率測定方法による定格負荷効率を示します。
※3：運転時、A特性、装置正面1mにて〔参考目安：図書館の中40dB、ささやき声30dB（環境省ホームページより）〕
※4：系統連系規定に準拠するため、出荷時の定格力率は0.95となります。
●屋外に設置する場合は直射日光が当たらない場所へ取り付けてください。
●充電時間は約6時間(25℃条件、満充電まで)です。
●使用温度範囲を超える場所では機器動作が停止する場合があります。
●使用温度範囲であっても低温地域では蓄電池保護のために充電時間が延びる場合があります。
●パワーコンディショナ(型式：HBS-550)とDC/DCコンバータ(型式：EGS-DS220)の騒音値を重ね合わせた値は33dB以下。
●EGS-ML0650はナビフィッツ(HEMS)の設置が必須です。
●各機器には接続に必要な付属品、オプションパーツが必要です。
●EGS-ML0650は蓄電池ユニットを屋外に設置する場合に隠ぺい配線用のオプションパーツがございます。
●蓄電池ユニット、パワーコンディショナ、DC/DCコンバータ、計測・操作ユニットは10年保証です。詳しくは、保証書（京セラ（株）発行）の規定に記載しております。
●京セラ住宅用太陽光発電システムを同時に設置する場合は、パワーコンディショナ、DC/DCコンバータ、計測・操作ユニットは、トリプル保証対象です。
●京セラ指定製品以外の周辺機器等との組み合わせによる故障または損傷の場合は保証対象外となります。
●当社提携ハウスメーカーにてご購入のお客様の保証条件は、提携ハウスメーカーへお問い合わせください。
●日本国内仕様のため、日本国外では使用できません。また、無断で海外へ輸出・転売することを禁じます。
